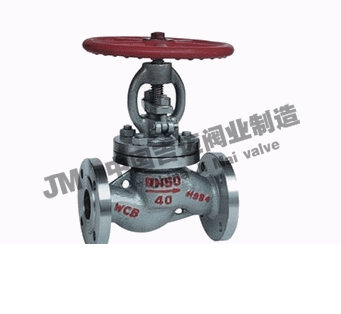

液化氣專用截止閥J41N產品概述：
液化氣專用截止閥J41N產品屬于燃氣閥門中的一種，也可稱液化氣截止閥(液化氣閥門)。本產品有耐壓、耐腐蝕作用，使用于城市液化氣石油氣貯備站，也使用于煉油廠、石油化工廠、石油化工廠的液化氣系統，作為控制介質截的啟閉裝置。
燃氣專用截止閥工作原理：
燃氣專用截止閥采用成形聚四氟乙烯/柔性石墨作為密封填料，由填料壓蓋提供初始密封，當發生磨損引起的動密封泄漏時，可用填料壓蓋螺母進行調整，適用于大多數高中壓非腐蝕性流體輸送場合。燃氣專用截止閥在閥瓣的金屬密封面上設置一溝槽，鑲裝一軟密封環與閥座金屬密封面形成軟硬雙重密封結構，提高了密封性能，避免了金屬密封旋轉摩擦產生靜電，引起的火花。金屬硬密封面保護軟密封材料過載不受損，延長閥門使用壽命。適用于石油、化工、鋼鐵、水力、電力等行業。閥座密封面材料為尼龍塑料、公稱壓力 PN40、閥體材料為碳素鋼的截止閥。
燃氣專用截止閥產品特點：
1、閥座密封面材料為尼龍塑料提高了密封性能，避免了金屬密封旋轉摩擦產生靜電，引起的火花。
2、防靜電結構：當閥門的內密封體旋轉摩擦產生靜電時，利用一個導電裝置和大地連通，從而避免靜電導致天然氣火災。
3、防火結構：當軟密封材料被燒壞后，金屬密封面仍能保持密封，避免火災擴大。
4、當閥門外部失火時，軟密封材料被高溫?zé)龤�，其金屬密封仍能保證閥門緊閉密封，從而形成了軟硬雙重密封結構，密封性能好。
5、采用彈性V形聚四氟乙烯或丁腈橡膠作為動密封填料，由填料蓋、不銹鋼彈簧提供初始密封，填料密封性能隨介質壓力上升而增強，即具有自密封性能，無需人工維護。
燃氣專用截止閥主要設計參數：
設計、制造：GB/T12235-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN300mm
公稱壓力：PN1.6、2.5、4.0MP。
燃氣專用截止閥主要性能參數：
|
公稱壓力
|
殼體試驗
|
密封試驗
|
上密封試驗
|
適用介質
|
適宜溫度
|
|
JIS-10K
|
1.6
|
2.4
|
1.76
|
1.76
|
液化氣、天然氣等
|
-40~+80℃
|
|
2.5
|
3.75
|
2.75
|
2.75
|
|
JIS-20K
|
4.0
|
6.0
|
4.4
|
4.4
|
燃氣專用截止閥主要零件材料：
|
閥體、閥蓋
|
閥桿、閥瓣
|
密封面
|
填料
|
|
WCB
|
不銹鋼
|
不銹鋼和尼龍
|
聚四氟乙烯、丁晴橡膠
|
燃氣專用截止閥主要尺寸：
|
公稱通徑
DN(mm)
|
J41N-25型主要連接尺寸和外形尺寸
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-фd
|
H
|
H1
|
Do
|
|
15
|
130
|
95
|
65
|
45
|
16
|
2
|
4-14
|
252
|
194
|
120
|
|
20
|
150
|
105
|
75
|
55
|
16
|
2
|
4-14
|
270
|
200
|
120
|
|
25
|
160
|
115
|
85
|
65
|
16
|
2
|
4-14
|
310
|
235
|
140
|
|
32
|
180
|
135
|
100
|
78
|
18
|
2
|
4-18
|
322
|
260
|
160
|
|
40
|
200
|
145
|
110
|
85
|
18
|
3
|
4-18
|
360
|
345
|
180
|
|
50
|
230
|
160
|
125
|
100
|
20
|
3
|
4-18
|
405
|
370
|
200
|
|
65
|
290
|
180
|
145
|
120
|
22
|
3
|
8-18
|
435
|
420
|
240
|
|
80
|
310
|
195
|
160
|
135
|
22
|
3
|
8-18
|
475
|
455
|
280
|
|
100
|
350
|
230
|
190
|
160
|
24
|
3
|
8-23
|
525
|
495
|
320
|
|
125
|
400
|
270
|
220
|
188
|
28
|
3
|
8-25
|
600
|
570
|
360
|
|
150
|
480
|
300
|
250
|
218
|
30
|
3
|
8-25
|
615
|
586
|
400
|
|
200
|
600
|
360
|
310
|
275
|
34
|
3
|
12-25
|
720
|
635
|
450
|
|
250
|
730
|
425
|
370
|
332
|
36
|
3
|
12-30
|
862
|
710
|
500
|
|
300
|
850
|
485
|
430
|
390
|
40
|
4
|
16-34
|
935
|
790
|
500
|
液化氣專用截止閥J41N結構圖紙：
