設計與制造   Design and Manufacture

結構長度   Face to face/ End to end

法蘭尺寸   Flange Dimension

對焊連接尺寸Butt welding dimension

壓力-溫度   Pressure Temperature Lating

試驗-檢驗Inspection and Test

ANSI B16.34 BS1873

ANSI B16.10

ANSI B16.5

ANSI B16.25

ANSI B16.34

API 598

公稱壓力PN(Lb)
NominalPressure

強度試驗
Shell Test

水密封試驗
Water Seal Test

氣密封試驗
Air Seal Test

MPa

Lbf/in2

MPa

Lbf/in2

MPa

Lbf/in2

150

3.0

430

2.2

315

0.4-0.7

60-100

300

7.7

1110

5.7

815

600

15.3

2220

11.3

1630

900

23.0

3330

17.0

2445

1500

38.4

5560

28.2

4080

2500

64.0

9255

47.0

6790

體、蓋
Body Cover Disc

閥桿
Stem

密封面
Sealing Face

墊片（環）
Sealing Shim

填料
Packing

工作溫度Working Temperature

適用介質
Suitable Medium

WCB

2Cr13

13Cr
STL
木體材料
With Body
Material
尼龍
Nylon

增強柔性石墨
13Cr/柔性石墨
Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08軟鋼
08 Soft Steal
F304
F316
F304L
F316L

柔性石墨
增強柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE

≤425

水蒸汽油品
Water
Steam
Petroleum
Products

WC1

38CrMoAl 25Cr2MoV

≤425

WC6

≤540

WC9

≤570

C5 C12

≤540

CF8

F304

≤200

硝酸醋酸尿素
Nitric acid
Acetic acid

CF8M

F316

CF3

F304L

CF3M

F316L

DN

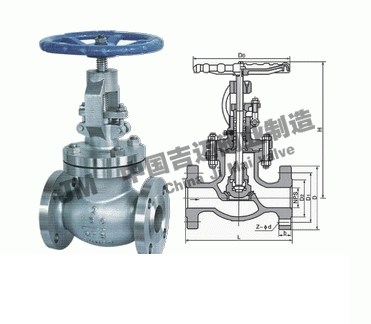

150Lb 凸面法蘭（RF)  主要尺寸Dimensions（mm）

重量
Weight

mm

in

L

D

D1

D2

b

n-φd

H

D0

15

1/2

108

89

60.5

35

11.2

4-16

241

100

6.9

20

3/4

117

98

69.9

43

12.7

4-16

241

100

9.8

25

1

127

108

79.2

51

14.2

4-16

242

125

13.5

32

11/4

140

117

89

63

16

4-16

280

160

19.5

40

11/2

165

127

98.6

73

17.5

4-16

286

160

28.5

50

2

203

152

120.7

92

19

4-19

368

200

18

65

21/2

216

178

139.7

105

22.4

4-19

387

200

30

80

3

241

190

152.4

127

24

4-19

411

250

41

100

4

292

229

190.5

157

24

4-19

454

250

64

125

5

356

254

216.0

186

24

8-22.5

455

350

86

150

6

406

279

241.3

216

25.4

8-22.5

541

350

113

200

8

495

343

298.5

270

28.4

8-22.5

651

450

178

250

10

622

406

362.0

324

30.2

12-25.4

800

450

270

300

12

698

483

431.8

381

32

12-25.4

1231

600

350

350

14

787

533

476.3

413

35

12-29

1450

600

460

400

16

914

597

539.8

470

36.6

26-29

1645

600

590

DN

300Lb 凸面法蘭（RF)  主要尺寸Dimensions（mm）

重量
Weight

15

1/2

152

95

66.5

35

14.2

4-16

241

140

7.7

20

3/4

178

117

82.5

43

16

4-19

241

140

11.3

25

1

203

123

89

51

17.5

4-19

283

160

16.8

32

11/4

216

133

98.5

63

19

4-19

320

200

21.2

40

11/2

229

155

114.3

73

20.6

4-22.5

322

200

32.6

50

2

267

165

127

92

22.4

8-19

399

200

25

65

21/2

292

190

149.4

105

25.4

8-22.5

438

250

30

80

3

318

210

168.1

127

28.4

8-22.5

464

280

35

100

4

356

254

200.2

157

31.8

8-22.5

565

350

56

125

5

400

279

235

186

35

8-22.5

614

350

96

150

6

444

318

269.7

216

36.6

12-25.4

717

400

120

200

8

559

381

330.2

270

41.2

12-25.4

930

500

212

250

10

622

444

387.4

324

47.8

16-28.5

1012

550

330

300

12

711

521

450.8

381

50.8

16-32

1231

600

472

350

14

762

584

514.4

413

54

20-32

1450

600

715

400

16

864

648

571.5

470

57.2

20-35

1645

600

920

DN

600Lb 凸面法蘭（RF）  主要尺寸Dimensions（mm）

重量
Weight

mm

in

L

D

D1

D2

b

n-φd

H

D0

15

1/2

165

95

66.5

35

14.5

4-16

285

100

7.8

20

3/4

190

117

82.5

43

16

4-19

285

125

12.5

25

1

216

124

89

51

17.5

4-19

313

160

17.5

32

11/4

229

133

98.5

63

21

4-19

328

160

23.5

40

11/2

241

156

114.3

73

22.5

4-22.5

365

180

38.5

50

2

292

165

127

92

33

8-19

444

200

35

65

21/2

330

190

149.4

105

36

8-22.5

483

250

50

80

3

356

210

168.1

127

39

8-22.5

533

250

60

100

4

432

273

216

157

45

8-25.4

622

350

110

125

5

508

330

266.7

186

52

8-28.5

750

350

200

150

6

559

356

292.1

216

55

12-28.5

800

450

230

200

8

660

419

349.3

270

63

12-32

927

500

410

250

10

787

508

431.8

324

71

16-35

1257

600

625

300

12

838

559

489

381

74

20-35

1468

680

860
