上海吉邁閥門制造有限公司主要生產≦HQ44X，HQ45X微阻球形止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

一、產品概述：

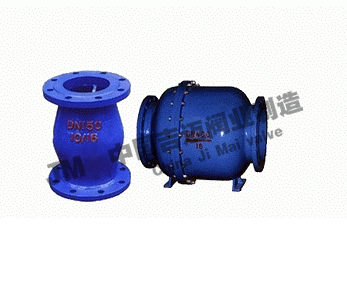

球形止回閥，采用橡膠包球為閥瓣，在介質的作用下，可字啊閥體內地滑道上滾動，從而打開或關閉閥門。具有流量大，流阻損失小，密封性能好，消聲關閉，能減小水擊波。水平或垂直安裝均可。可安裝與冷水、熱水、工業及生活污水等官網的水泵出口，防止介質倒流。此閥零件少，拆卸方便。球體的膠層有很好的彈性和耐磨性，故具有減振、吸振，易于密封，工作安全可靠。

主要零件材質如下：

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼
球體	碳鋼+丁腈橡膠
閥座	碳鋼、不銹鋼

二、主要技術參數

型號	公稱壓力（MPA）	殼體試驗壓力（MPA）	密封試驗壓力（MPA）	閥體材料	球體材料
HQ44/45X-10	1.0	1.5	1.1	鑄鐵	碳鋼包膠
HQ44/45X-16	1.6	2.4	1.76

三、主要外形尺寸

HQ45X-10/16外型尺寸
公稱通徑	200	250	300	350	400	450	500	600	700	800	900	1000
L（mm)	550	650	698	781	914	978	978	1295	1448	1600	1760	1900
H(mm)	510	570	640	715	815	825	980	1155	1260	1350	1660	1700
連接尺寸	法蘭連接尺寸PN1.0MPA按GB4216.4-84；PN1.6MPA按GB4216.5-84標準

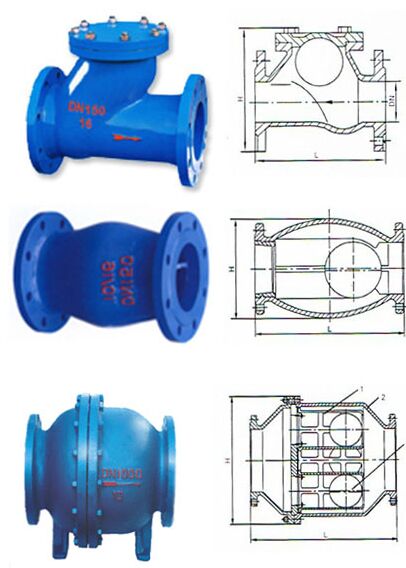

HQ44X，HQ45X微阻球形止回閥圖紙：
