產品型號：D71X~D371X
產品口徑：DN50-DN300
產品壓力：1.6-6.4mpa
連接方式：對夾
閥體材質：鑄鐵，鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦單夾式蝶閥≧也是國內蝶閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

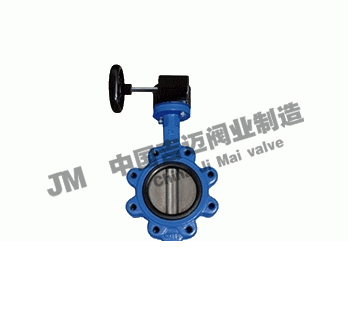

單夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

單夾式蝶閥主要技術參數

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

單夾式蝶閥主要零件材質

No.	部件名稱	美標 ASTM Specifications
1	閥體	灰鐵	A126 class B
2	閥板	球鐵鍍鎳	A536
3	軸	不銹鋼	A433 410
4	閥座	乙丙	.
5	軸套	PTFE	.
6	O- 型圈	丁腈	.
7	開口銷	碳鋼	a
8	手柄	瑪鋼	A47-90 22010
9	商標牌	鋁	B209-1100
10	齒盤	鋼板	A27-91 65-35

單夾式蝶閥閥門設計按國標 GB 12238-89

規格		D	L	H1	H2	H3	法蘭			L1	L2	W	重量(kg)
MM	IN	D	L	H1	H2	H3	C	D1	N- NPT	L1	L2	W	重量(kg)
50	2	51.0	43.0	71.4	139.7	33.0	120.7	95	4- 5/8"	54	65	230	4.3
65	2-1/2	62.8	45.8	78.0	152.0	33.0	139.7	109	4- 5/8"	54	65	230	5.5
80	3	78.0	45.8	100.0	159.0	35.0	152.4	127	4- 5/8"	54	65	230	5.6
100	4	102.5	52.0	102.0	178.0	33.0	190.5	152	8-5/8"	54	65	230	9.4
125	5	121.5	55.5	118.0	191.0	37.0	215.9	182	8- 3/4"	54	65	230	12.7
150	6	154.2	55.5	130.0	204.0	35.5	241.3	207	8- 3/4"	54	65	230	13.1
200	8	200.9	59.5	163.0	238.0	43.0	298.5	264	8- 3/4"	54	65	280	19.5
250	10	248.9	67.2	198.0	270.0	.	362.0	317	12-7/8"	.	.	.	28.5
300	12	300.0	77.0	235.0	315.0	.	431.8	370	12- 7/8"	.	.	.	42.0
