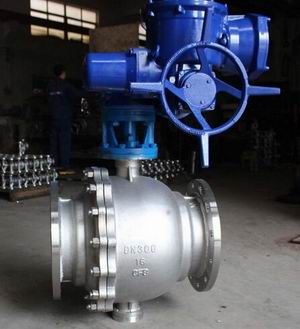

【產品概述】

Q947F電動固定球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。

﹥公稱通經：DN15-DN1000

﹥公稱壓力：1.0MPa-100MPa

﹥介質溫度：-20℃-250℃

﹥功能選項：開關、調節、高溫型等

【技術參數】

JM系列執行機構技術參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS等系列 電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN50-80	DN100-800
			250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口	PE1/2〞進線線鎖

【外形尺寸】

PN1.6MPa下的電動固定球閥外形尺寸

DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	498	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1150
	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410

PN2.5MPa下的電動固定球閥外形尺寸

DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	498	591	686
L		165	180	190	216	241	283	305	381	403	502	648	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	395	395	430	470	550	580	700	800
電動	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
	L1	-	-	-	-	-	-	-	-	74	350	420	420	420	400	-	400	410	650

Q947F-16C,Q947F-25C電動固定球閥結構圖紙：
